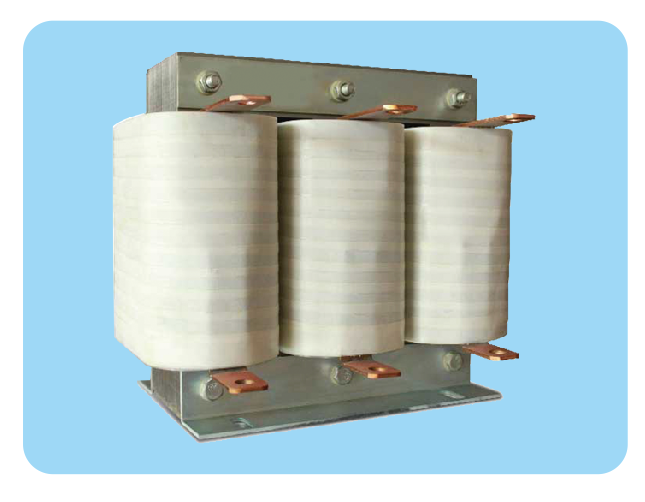

概述

  本系列产品可为1140V及以下电力电容器配套使用，组成滤波支路，能有效抑制电网的高次谐波，减轻电容器由谐波引起的过载，防止谐波放大，对电容器的安全运行、改善电网电压波形、提高供电质量和电网安全经济运行起良好的作用，适用于3、5、7次及以上谐波负载的无功补偿及滤波作用。该系列调谐电抗器具有体积小、噪音低、损耗小、耐湿、阻燃性能稳定，附有一组常闭温控开关，串联于本回路的控制电路中，当电抗器超温时，断开回路，具有保护回路过载功能。

型号

技术参数

◆技术标准:IEC289-1988  GB 10299-88

◆绝缘耐热等级:H级

◆系统电压:200V-1140V

◆绝缘水平:3KV(保持1min),无击穿与散落

◆电抗器噪声:≤45db

◆防护等级:IP00,户内安装

注:电抗器在1.8倍额定电流下的电抗值,其下降值不大于5%,电抗器在额定电压的1.35倍下能长期运行;三相电抗器任两相电抗值之差不大于3%。

使用环境条件

◆海波高度:≤3000m

◆运行环境温度:-25℃∽+45℃

◆相对湿度:≤90%

◆周围无有害气体,无易燃易爆物品

◆周围环境应有良好的通风条件,电抗器如装于柜内,应加装通风设备来散热

特点

◆铁芯采用优质低损耗硅钢片,芯柱由多个气隙分成均匀小段。

◆绕组采用铝箔、铜箔、铜线绕制,具有良好的散热性能。

◆电抗器安装有温度保护器,确保系统安全运行。

◆电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保良好的滤波效果。

规格尺寸

部分三相电抗器

额定容量 kvar	电抗率	额定电感 mH	额定电流 A	H mm	L mm	W mm	重量 KG
15	P14	5.53	21.7	210	240	150	19.5
20		4.14	28.9	235	265	155	25
25		3.32	36.1	235	265	155	25
30		2.76	43.3	260	300	155	29
37		3.32	36.1	260	300	155	31
40		2.07	57.7	260	300	165	34
50		1.66	72.2	260	300	180	39.5
60		1.38	86.6	260	300	190	45
74		1.66	72.2	260	300	斯德博克电气一直致力于电能质量产品的研发、销售。为工业和电力行业客户提供一流的电力技术、光电技术及自动化等技术方面的解决方案。 目录 关于我们 产品中心 新闻动态   案例展示 人力资源 联系我们 案例展示 产品中心 直流屏 SDBKSVG系列静止.. SDBKAPF有源电力.. SDZST系列智能谐波.. SDZC系列智能低压无.. Copyright © 2022 南京斯德博克电气技术有限公司 sinexcel.com All Rights Reserved 苏ICP备2022021572号-1
